Руководство по углам покрытия рупорных громкоговорителей 2026

Среди всех характеристик в техническом паспорте акустической системы угол покрытия, пожалуй, недооценивают сильнее всего. Основное внимание обычно достается номинальной мощности, частотной характеристике и чувствительности. Тем не менее скромная пара цифр вида 90°×50° — диаграмма направленности громкоговорителя — часто решает, будет ли звуковая система звучать четко и равномерно или же звук окажется невнятным, с провалами, а исправление ошибок обойдется слишком дорого.

Диаграмма направленности показывает, куда именно распространяется звук. Сделайте правильный выбор, и даже скромная система равномерно заполнит помещение. Ошибитесь — и даже самое дорогое оборудование будет бороться с акустикой комнаты вместо того, чтобы работать на нее. В данном руководстве подробно объясняется принцип работы углов покрытия рупора: что на самом деле означают цифры в паспорте изделия, какие физические законы задают их ограничения, как выбрать правильный угол для конкретного пространства и какие типичные ошибки раз за разом портят неплохие инсталляции.

1. Физический смысл углов покрытия

Аналогия с фонариком и лампой без рефлектора: диаграммы направленности звука с рупором и без него

Простыми словами: рупор подобен фонарику для звука. Фонарик может фокусировать луч, делая его широким или узким. Рупор не позволяет звуку рассеиваться во всех направлениях, как это происходит с открытой лампой накаливания, и собирает его в управляемый конус.

1.1 Зачем нужен рупор?

Акустическая система без рупора (открытый излучатель) на высоких частотах излучает звук во все стороны — то есть имеет широкую дисперсию, прямо как лампа без рефлектора. Из-за этого возникают следующие проблемы:

• Стены и потолок отражают этот рассеянный звук, создавая гулкое реверберационное поле.
• Звуковая энергия тратится впустую на зоны, где нет слушателей.
• Слушатели в дальних рядах плохо разбирают речь (прямой звук затухает с расстоянием, а отраженный начинает его маскировать).

Задача рупора — служить «отражателем и линзой» для высокочастотного драйвера, фокусируя акустическую энергию именно в той области, где находится аудитория.

1.2 Как именно определяется угол покрытия?

Диаграмма направленности рупорного громкоговорителя указывается в формате «горизонталь × вертикаль» (например, 90°×50°).

Угол покрытия — это угловой диапазон, в пределах которого уровень звукового давления (SPL) падает не более чем на -6 дБ относительно значения на центральной оси (звуковое давление уменьшается вдвое, мощность — в четыре раза). Графически этот параметр определяется по полярной диаграмме направленности.

• Спад на -6 дБ означает уменьшение звукового давления наполовину. Внутри этого диапазона громкость остается комфортной для слушателей.
• За пределами этого диапазона уровень звука резко падает — именно так формируются «акустические тени» (зоны затухания).
• Горизонтальная и вертикальная оси указываются отдельно, поскольку раскрыв (устье) рупора имеет прямоугольную форму, и по обеим осям звуковая волна расширяется независимо.

Аналогия: угол покрытия похож на луч прожектора. Луч в 90° охватывает большую ширину, но бьет на меньшее расстояние; луч в 60° «стреляет» дальше, но покрывает меньшую площадь по ширине. Форму луча выбирают под геометрию помещения: длинную и узкую либо широкую и мелкую.

1.3 Что можно узнать из полярной диаграммы направленности?

Полярный график от производителя — отправная точка для выбора любого рупорного громкоговорителя. Он показывает относительный уровень звукового давления в зависимости от угла отклонения от центральной оси. При его изучении обратите внимание на:



Зону покрытия по уровню -6 дБ. Полезная вертикальная зона покрытия зависит от высоты подвеса, угла наклона, расположения слушателей и ограничений потолка. Обязательно проверяйте расчеты по чертежам или в прогнозных моделях. Плавность внеосевой характеристики. Внезапный провал (нотч-фильтр) внутри окна покрытия указывает на проблемы с направленностью на данной частоте. Совпадение кривых для разных частот. Если графики для разных частот накладываются друг на друга, это говорит о постоянной направленности. Такой рупор стабильно удерживает заданный угол покрытия во всем рабочем диапазоне, а не сужает луч на самых высоких частотах.

Аннотированный полярный график, показывающий угол охвата рупорного динамика с уровнем звукового давления -6 дБ

2. Три физических закона, определяющих покрытие

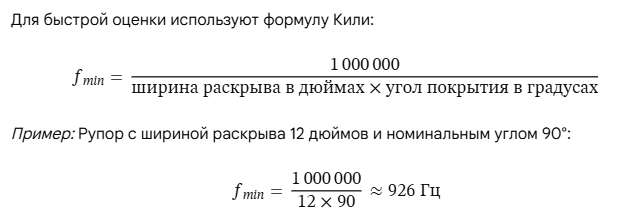

2.1 Закон первый: длина волны задает нижнюю границу контроля направленности (Формула Кили)

Фундаментальное правило работы рупора: рупор способен контролировать только те звуковые волны, длина которых меньше физического размера его устья (раскрыва).

Ниже частоты ~926 Гц данный рупор становится практически всенаправленным — низкие частоты просто огибают корпус и распространяются повсюду. Это нормальное физическое явление: длины волн нижнего регистра слишком велики, чтобы их мог удержать рупор разумных размеров, да и обычные вуферы (низкочастотные динамики) сами по себе слабо направлены. Вам же необходимо проверять, сохраняется ли заявленный угол в том диапазоне, который рупор должен контролировать согласно паспорту. Изучайте полярные графики производителя на разных частотах, а не слепо верьте одной паспортной цифре.

• Чем больше раскрытие (устье) рупора, тем более низкую частоту он способен контролировать при заданном угле.
• Узконаправленному рупору (например, 40°) требуется устье большего размера, чем широкому (например, 90°), чтобы удерживать контроль на той же частоте.
• Номинальная диаграмма направленности — это лишь целевой ориентир проектировщика. Перепроверяйте ее по полярным данным во всем рабочем диапазоне.

2.2 Закон второй: вся правда о постоянной направленности

Классические рупоры имеют врожденный недостаток: чем выше частота, тем уже становится луч (эффект прожектора или «лучевание»). На высоких частотах виртуальный источник звука смещается вглубь к горловине рупора, из-за чего эффективная площадь излучения сжимается. В итоге рупор с маркировкой «90°» может честно выдавать 90° на частоте 2 кГц, но на 10 кГц его раскрытие схлопнется всего до ~30°. Из-за этого слушатели, находящиеся в стороне от центральной оси, перестанут слышать высокие частоты, звук станет глухим, а покрытие — неравномерным.

Рупоры постоянной направленности (CD-рупоры) решают эту проблему за счет особой геометрии стенок (коническая форма переходит в дополнительное расширение у самого края). Благодаря этому угол покрытия держится стабильно в широком диапазоне частот. Сегодня это стандарт для профессионального аудио.



Кривые зависимости ширины диаграммы направленности от частоты: традиционная рупорная диаграмма направленности и рупорная диаграмма с постоянной направленностью.

Однако здесь есть инженерный компромисс, о котором часто забывают: за постоянной направленностью на самом краю высокочастотного диапазона гнаться не стоит. Выше 8–10 кГц человеческий слух менее чувствителен к перепадам и хуже определяет направление на источник звука. В реальном материале (речь, живые инструменты, музыка) выше 8–10 кГц содержится очень мало энергии. Попытка насильно удержать постоянную направленность на таких ультравысоких частотах обычно требует жесткой эквализации (EQ) по центральной оси. Это перегружает драйвер и может вызвать зональные режимы работы мембраны (излом) и временные искажения.

Правильная философия проектирования качественного рупора звучит так: обеспечивать строгую постоянную направленность в среднем регистре (примерно 1–8 кГц, где живут основные гармоники голоса и инструментов), а на самом верхнем краю позволить лучу плавно сужаться. Сравнивая продукты, смотрите на график зависимости ширины луча от частоты: важно, чтобы участок 1–8 кГц был ровным. Не ищите идеально плоскую линию от края до края.

2.3 Закон третий: согласование диаграмм направленности на частоте кроссовера

Самое игнорируемое правило, которое сильнее всего влияет на слух: углы покрытия рупора (СЧ/ВЧ) и вуфера (НЧ) должны совпадать в районе частоты раздела кроссовера.

Проблемный сценарий: двухполосная акустическая система с 15-дюймовым вуфером и рупором 90°×40°, частота раздела — 1,8 кГц.

• Ниже 1,8 кГц: эффективный угол излучения 15-дюймового вуфера составляет примерно 80–90° (на частоте 1,8 кГц длина волны уже сопоставима с его диаметром, луч начинает сужаться).
• Выше 1,8 кГц: в работу включается рупор, который по горизонтали выдает 90°, но по вертикали — всего 40°.
• На частоте кроссовера вертикальное покрытие резко прыгает с ~80–90° до 40°. Мы получаем провал во внеосевой характеристике.

Результат: если слушатель смещается от центра колонки в сторону, тембр голоса резко меняется — средние частоты становятся «пустыми», падает разборчивость речи.

• Не оценивайте акустическую систему только по характеристикам рупора. Смотрите на конструкцию в целом: где находится частота раздела и сохраняется ли непрерывность раскрыва при переходе от одного динамика к другому.
• Отдавайте предпочтение оборудованию, к которому прикладывают полные полярные карты (3D-сферы). Проверяйте плавность перехода в зоне кроссовера.
• Настраивайте кроссовер там, где диаграммы направленности обоих излучателей максимально близки друг к другу.

3. Практический выбор: тип объекта → шпаргалка по углам покрытия

3.1 Выбор угла покрытия в три шага

1. Горизонтальный угол: на плане помещения проложите линии от точки установки громкоговорителя до крайнего левого и крайнего правого слушателя. Угол между этими линиями — ваше минимальное требование по горизонтали.
2. Вертикальный угол: на вертикальном разрезе (профиле) помещения проведите линии к самому ближнему и самому дальнему слушателю.

Используйте «правило 3:1» как критический предел: если расстояние до самого дальнего слушателя более чем в 3 раза превышает расстояние до ближнего, разница в громкости составит около 10 дБ. Для обеспечения высокой равномерности (±3 дБ) это соотношение не должно превышать 1.4:1. Если дистанция больше, планируйте распределенную систему или установку дополнительных кабинетов. Зоны, куда не добивает основной громкоговоритель (например, дальние углы очень широкого зала), оснащаются выделенными зональными системами подзвучки. Перекрытие их зон с основными колонками должно составлять 5–10%, чтобы избежать интерференции (гребенчатой фильтрации). По возможности моделируйте проект в программных комплексах вроде EASE, используя реальные CAD-чертежи. Это позволит получить точные тепловые карты звукового давления (SPL) и индексы разборчивости речи (STI).

Схемы покрытия для шести типов помещений: театр, банкетный зал, стадион, лекторий, фестиваль, концертный зал

3.2 Вертикальный угол покрытия: два главных правила

Именно по вертикальной оси допускается больше всего ошибок. Запомните два правила:

1. Направляйте центральную ось громкоговорителя на уровень головы самых дальних слушателей (или на точку, расположенную в районе дальней трети/половины зала).
2. «Полезный» вертикальный угол покрытия составляет примерно половину от заявленного в паспорте. Когда вы наклоняете колонку и целитесь в дальний ряд, нижняя половина звукового конуса уходит на средние и ближние ряды, а часть верхней половины попросту «отрезается» потолком. Реальное вертикальное покрытие жестко привязано к высоте монтажа, углу наклона, геометрии зала и высоте потолков. Проверяйте его чертежами.

Вот почему кабинеты с диаграммой 90°×60° так часто пасуют по вертикали: паспортные 60° дают всего около 30° полезного раскрыва. В типичном банкетном зале с высотой потолка 4 метра этого едва хватает на пару рядов. Отсюда и берется классическая жалоба заказчиков: «Впереди слишком громко, а сзади ничего не слышно».

4. Типичные ошибки при выборе углов покрытия и как их избежать

Ниже приведены шесть ключевых ошибок, на которые приходится около 80% всех неудач при проектировании систем звукоусиления. Сверьтесь с этим списком перед покупкой оборудования — это сбережет ваши деньги и время на переделку.

1. Слишком широкий угол раскрыва: звук бьет по стенам, резко возрастает реверберация, падает общая разборчивость.
   • Как исправить: сузьте горизонтальный угол покрытия.
2. Слишком узкий угол раскрыва: появляются «мертвые зоны» по бокам от центральной оси, слушатели на краях площадки остаются без верхних частот.
   • Как исправить: расширьте горизонтальный угол или добавьте системы боковой подзвучки.
3. Неправильный наклон (акустическая система бьет «в потолок»): акустическая энергия тратится на отражения от потолка, а дальние ряды не получают прямого звука.
   • Как исправить: наклоните громкоговоритель ниже, нацелив его ось на головы слушателей в последней трети зала.
4. Слишком низкий подвес: передним рядам звук бьет прямо в уши (избыточная громкость), при этом они физически блокируют (экранируют) распространение звука к дальним рядам.
   • Как исправить: поднимите громкоговоритель выше и наклоните его вниз под большим углом.
5. Игнорирование законов физики (Формулы Кили): попытка заставить маленький компактный рупор контролировать нижнюю среднюю частоту. На средних частотах он раскроется шире задуманного и создаст кашу.
   • Как исправить: выбирайте рупор с большей площадью раскрыва (устья) либо смещайте частоту кроссовера выше.
6. Чрезмерное перекрытие зон без временной задержки: две соседние колонки бьют в одну и ту же точку. Как только разница в деталях пути до слушателя достигает примерно 34 см (что эквивалентно временной задержке в 1 мс), возникает сильная интерференция. Первый глубокий провал образуется на частоте 500 Гц и её нечетных мультиплетах — как раз в критически важном для разборчивости речи диапазоне.
   • Как исправить: сведите к минимуму пересечение зон покрытия (не более 5–10%). В распределенных системах обязательно настраивайте временную задержку для каждого кабинета с помощью процессоров или усилителей с DSP.





Резюме: форма звука должна повторять форму зала

Суть выбора угла покрытия можно свести к одной фразе: сделайте так, чтобы форма звукового луча идеально соответствовала геометрии зоны аудитории.

• Номинальное окно покрытия по уровню -6 дБ сохраняется только там, где рупор физически способен им управлять (где длина волны меньше размеров устья по формуле Кили). Ниже этой границы рупор раскрывается шире заявленного; выше — начинает сужать луч, если конструкция несовершенна. Всегда запрашивайте многочастотные графики.
• Постоянная направленность важнее всего в речевом диапазоне. Хороший CD-рупор должен стабильно держать угол в диапазоне 1–8 кГц, где живет голос. Идеальная прямая выше 10 кГц на практике не дает преимуществ, но сильно съедает запас по перегрузке (headroom) из-за жесткой эквализации.
• Кроссовер влияет на покрытие. Если на частоте раздела углы вуфера и рупора кардинально расходятся, на стыке полос звук вне центральной оси станет несвязным, а разборчивость речи упадет. Оценивайте систему целиком.
• Угол диктует само помещение. Для длинных и узких залов требуются узконаправленные системы (например, 60°×40°), чтобы «пробить» до конца. Для широких и мелких площадок нужны широкие углы (90°×50°). Всегда цельтесь вертикальной осью в дальние ряды и помните, что полезный угол по вертикали будет примерно вдвое меньше паспортного.
• Шире — не значит лучше. Избыточно широкий луч перегружает помещение отражениями, размывает панораму и впустую расходует мощность усилителя. Большинство неудачных инсталляций связаны не с поломкой или низким качеством техники, а с ошибочным выбором углов направленности на этапе проектирования.

Правильно подберите геометрию покрытия акустической системы, и вся остальная цепочка звукового тракта получит реальный шанс зазвучать безупречно.
